O-RING

DESCRIPTION

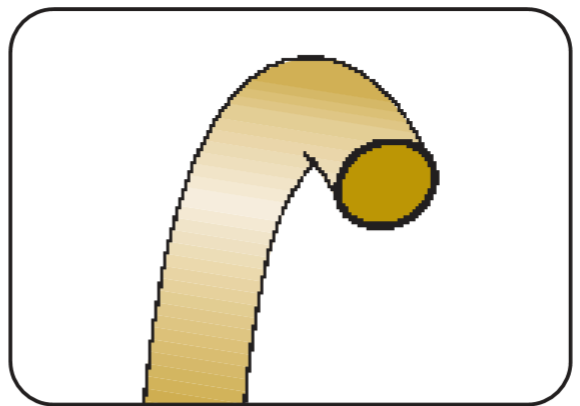

The o-ring has a toroidal shape and can be used for both static and dynamic applications. It comes in different materials and hardness. The availability on the market of various types of materials and hardness has widened the application range. The toroidal shape has been replaced by more engineered shapes, still the facility in the assembly, in the groove construction and the limited cost remain the o-ring’s strong points.

GROOVES DIMENSIONS, TOLERANCE AND QUALITY

The o-ring’s working section, diameter and groove are shown in the dimension tables. The coupling tolerances depend on the exerted pressure, on the fluid temperature and on the hardness of elastomers.

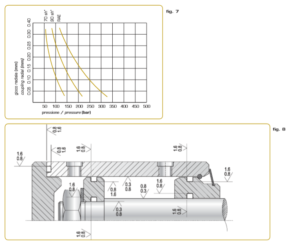

In fig. 7 the graph shows the approximate radial play according to the pressure and the hardness. The groove’s quality values must remain within certain limits to prevent the o-ring from wearing out during possible small movements, in case of pressure change or of cycle invertion.

In fig. 8 the drawing lists the suggested roughness rates in the piston and rod grooves.



MATERIAL

There are, as stated in the description, different compounds and hardness for o-rings. Some of the materials and applications are listed hereafter.



NBR

Compounds, standard hardness 70 Shore A and 90 Shore A on demand: general use material, both for hydraulic and pneumatic applications. They show little compression-set and they have a very good resistance to fluids like mineral oil, vegetal oil, greases and water-glycol compounds. It only requires not to exceed 60 ° C. The operating temperature ranges from -25 ° C to +100 ° C, with short peaks up to 120 ° C.



HNBR

Compounds, standard hardness 70 Shore A and 75 Shore A on demand: basic compound as the NBR but with a double butadiene bond. It is a hydrogenated material and it is used in cases where the normal rubber does not resist, for applications at temperatures of 140 ° C, even with peaks of 150 ° C. It is compatible with greases, mineral and vegetable oils and reacts very well to oxidation.



EPDM

Compounds, standard hardness 70 Shore A and 75 Shore A on demand: they are meant for use in water, hot water, break fluid, antifreeze fluid, glycols and the temperature can range from -40 ° C to +150 ° C.



FKM

Compounds, standard hardness 70 Shore A and 90 Shore A on demand: compounds in fluorinated elastomer for high temperature applications and where huge chemical inertia is needed. They are used in the contact with aromatic solvents, ester-phosphoric based fluids, synthetic lubricants and concentrated acids. It can be used in a temperature range from -20 ° C to +200 ° C.



VMQ

Compounds, hardness 65/70 Shore A: material used in the food and medical industry. They give excellent results in hot water, oxygen and ozone. The wide temperature range (from -60 ° C to +220 ° C) broadens the scope for application.

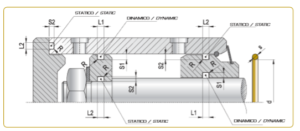

DRAWING O-RING

ARTICLES O-RING

S		S1		L1		S2		L2		R
section		dynamic section		dynamic section		static seaction		static seaction		radius
1,78	±  0,08	1,45	±  0,05	2,40	±  0,20	1,30	±  0,05	2,60	±  0,20	0,30	±  0,10
2,62	±  0,09	2,25	±  0,05	3,60	±  0,20	2,00	±  0,05	3,80	±  0,20	0,40	±  0,15
3,53	±  0,10	3,10	±  0,05	4,80	±  0,20	2,70	±  0,05	5,00	±  0,20	0,50	±  0,20
5,34	±  0,15	4,70	±  0,05	7,10	±  0,20	4,30	±  0,05	7,30	±  0,20	0,60	±  0,25
6,99	±  0,15	6,10	±  0,05	9,50	±  0,20	5,80	±  0,05	9,70	±  0,20	1,00	±  0,30



1,78

S	S1		L1		S2	L2			R
1,78 ±  0,08	1,45 ±  0,05		2,40 ±  0,20		1,30 ±  0,05	2,60 ±  0,20			0,30 ±  0,10
d	toll ±		o-ring		alternative ref.	ART / ITEM			RAE (x100)
1,78	0,13		004		2007	RAE			00178		00178		L1
2,57	0,14		005		2010	RAE			00257		00178		L1
2,90	0,14		006		2012	RAE			00290		00178		L1
3,68	0,14		007		2015	RAE			00368		00178		L1
4,47	0,14		008		2018	RAE			00447		00178		L1
5,28	0,15		009		20,19	RAE			00528		00178		L1
6,07	0,15		010		2025	RAE			00607		00178		L1
6,75	0,16		610		106	RAE			00675		00178		L1
7,65	0,16		011		2031	RAE			00765		00178		L1
8,73	0,17		611		108	RAE			00873		00178		L1
9,25	0,17		012		2037	RAE			00925		00178		L1
10,82	0,18		013		2043	RAE			01082		00178		L1
11,11	0,18		806		114	RAE			01111		00178		L1
12,42	0,19		014		2050	RAE			01242		00178		L1
14,00	0,20		015		2056	RAE			01400		00178		L1
15,60	0,20		016		2062	RAE			01560		00178		L1
17,17	0,21		017		2068	RAE			01717		00178		L1
18,77	0,22		018		2075	RAE			01877		00178		L1
20,35	0,23		019		2081	RAE			02035		00178		L1
21,95	0,24		020		2087	RAE			02195		00178		L1
23,52	0,24		021		2093	RAE			02352		00178		L1
25,12	0,26		022		2100	RAE			02512		00178		L1
26,07	0,28		023		2106	RAE			02607		00178		L1
28,30	0,29		024		2112	RAE			02830		00178		L1
29,87	0,29		025		2118	RAE			02987		00178		L1
31,47	0,31		026		2125	RAE			03147		00178		L1
33,05	0,32		027		2131	RAE			03305		00178		L1
34,65	0,33		028		2137	RAE			03465		00178		L1
37,82	0,37		029		2150	RAE			03782		00178		L1
41,00	0,39		030		2162	RAE			04100		00178		L1
44,17	0,42		031		2175	RAE			04417		00178		L1
47,35	0,44		032		2187	RAE			04735		00178		L1
50,52	0,47		033		2200	RAE			05052		00178		L1
53,70	0,50		034		2212	RAE			05370		00178		L1
56,87	0,52		035		2225	RAE			05687		00178		L1
60,05	0,55		036		2237	RAE			06005		00178		L1
63,22	0,58		037		2250	RAE			06322		00178		L1
66,40	0,59		038		2262	RAE			06640		00178		L1
69,57	0,63		039		2275	RAE			06957		00178		L1
72,75	0,64		040		2287	RAE			07275		00178		L1
75,92	0,67		041		2300	RAE			07592		00178		L1
82,27	0,71		042		2325	RAE			08227		00178		L1
88,62	0,77		043		2350	RAE			08862		00178		L1
94,97	0,81		044		2375	RAE			09497		00178		L1
101,32	0,87		045		2400	RAE			10132		00178		L1
107,67	0,91		046		2425	RAE			10767		00178		L1
114,02	0,95		047		2450	RAE			11402		00178		L1
120,37	1,00		048		2475	RAE			12037		00178		L1



2,62

S	S1		L1		S2	L2			R
2,62 ± 0,09	2,25 ±  0,05		3,60  ±  0,2		2,00 ± 0,05	3,80  ±  0,2			0,4   ±  0,15
d	toll ±		o-ring		alternative ref.	ART / ITEM			RAE (x100)
9,13	0,17		109		–	RAE		00913		00262		L1
9,19	0,17		110		3037	RAE		00919		00262		L1
9,92	0,17		613		112	RAE		00992		00262		L1
10,77	0,18		111		3043	RAE		01077		00262		L1
11,91	0,19		614		115	RAE		01191		00262		L1
12,37	0,19		112		3050	RAE		01237		00262		L1
13,10	0,19		615		117	RAE		01310		00262		L1
13,94	0,19		113		3056	RAE		01394		00262		L1
15,08	0,20		616		119	RAE		01508		00262		L1
15,54	0,20		114		3062	RAE		01554		00262		L1
15,88	0,20		809		121	RAE		01588		00262		L1
17,21	0,21		115		3068	RAE		01721		00262		L1
17,86	0,21		617		123	RAE		01786		00262		L1
18,72	0,22		116		3075	RAE		01872		00262		L1
20,29	0,23		117		3081	RAE		02029		00262		L1
20,63	0,23		812		128	RAE		02063		00262		L1
21,89	0,23		118		3087	RAE		02189		00262		L1
22,22	0,24		813		130	RAE		02222		00262		L1
23,47	0,24		119		3093	RAE		02347		00262		L1
23,81	0,25		814		132	RAE		02381		00262		L1
25,07	0,26		120		3100	RAE		02507		00262		L1
26,64	0,28		121		3106	RAE		02664		00262		L1
28,24	0,29		122		3112	RAE		02824		00262		L1
29,82	0,29		123		3118	RAE		02982		00262		L1
31,42	0,31		124		3123	RAE		03142		00262		L1
32,99	0,32		125		3131	RAE		03299		00262		L1
34,60	0,33		126		3137	RAE		03460		00262		L1
36,14	0,35		127		3143	RAE		03614		00262		L1
37,77	0,37		128		3150	RAE		03777		00262		L1
39,34	0,38		129		3156	RAE		03934		00262		L1
40,95	0,39		130		3162	RAE		04095		00262		L1
42,52	0,40		131		3168	RAE		04252		00262		L1
44,12	0,42		132		3175	RAE		04412		00262		L1
45,69	0,43		133		3181	RAE		04569		00262		L1
47,30	0,44		134		3187	RAE		04730		00262		L1
48,90	0,46		135		3193	RAE		04890		00262		L1
50,47	0,47		136		3200	RAE		05047		00262		L1
52,07	0,48		137		3206	RAE		05207		00262		L1
53,65	0,50		138		3212	RAE		05365		00262		L1
55,25	0,51		139		3218	RAE		05525		00262		L1
56,82	0,52		140		3225	RAE		05682		00262		L1
58,42	0,54		141		3231	RAE		05842		00262		L1
60,00	0,55		142		3237	RAE		06000		00262		L1
61,60	0,56		143		3243	RAE		06160		00262		L1
63,17	0,58		144		3250	RAE		06317		00262		L1
64,77	0,58		145		3256	RAE		06477		00262		L1
66,35	0,59		146		3262	RAE		06635		00262		L1
67,95	0,61		147		3268	RAE		06795		00262		L1
69,52	0,63		148		3275	RAE		06952		00262		L1
71,12	0,64		149		3281	RAE		07112		00262		L1
72,96	0,64		150		3287	RAE		07296		00262		L1
75,87	0,67		151		3300	RAE		07587		00262		L1
82,22	0,71		152		3325	RAE		08222		00262		L1
88,57	0,77		153		3350	RAE		08857		00262		L1
94,92	0,81		154		3375	RAE		09492		00262		L1
101,27	0,87		155		3400	RAE		10127		00262		L1
107,62	0,91		156		3425	RAE		10762		00262		L1
113,97	0,95		157		3450	RAE		11397		00262		L1
120,33	1,00		158		3475	RAE		12033		00262		L1
126,67	1,05		159		3500	RAE		12667		00262		L1
133,00	1,10		160		3525	RAE		13300		00262		L1
139,38	1,13		161		3550	RAE		13938		00262		L1
145,72	1,20		162		3575	RAE		14572		00262		L1
152,07	1,24		163		3600	RAE		15207		00262		L1
158,43	1,27		164		3625	RAE		15843		00262		L1
164,78	1,31		165		3650	RAE		16478		00262		L1
171,13	1,38		166		3675	RAE		17113		00262		L1
177,84	1,41		167		3700	RAE		17784		00262		L1
183,83	1,44		168		3725	RAE		18383		00262		L1
190,18	1,51		169		3750	RAE		19018		00262		L1
196,53	1,55		170		3775	RAE		19653		00262		L1
202,88	1,59		171		3800	RAE		20288		00262		L1
209,23	1,63		172		3825	RAE		20923		00262		L1
215,58	1,67		173		3850	RAE		21558		00262		L1
221,93	1,71		174		3875	RAE		22193		00262		L1
228,28	1,75		175		3900	RAE		22828		00262		L1



3,53

S	S1		L1		S2	L2			R
3,53  ±  0,1	3,10  ±  0,05		4,80  ±  0,2		2,70  ± 0,05	5,00  ±  0,2			0,5  ±  0,2
d	toll  ±		o-ring		alternative ref.	ART / ITEM			RAE (x100)
18,64	0,22		210		4075	RAE			01864		00353		L1
20,22	0,23		211		4081	RAE			02022		00353		L1
21,82	0,24		212		4087	RAE			02182		00353		L1
23,40	0,24		213		4093	RAE			02340		00353		L1
24,99	0,25		214		4100	RAE			02499		00353		L1
25,80	0,26		618		134	RAE			02580		00353		L1
26,58	0,28		215		4106	RAE			02658		00353		L1
28,17	0,29		216		4112	RAE			02817		00353		L1
29,75	0,29		217		4118	RAE			02975		00353		L1
31,34	0,31		218		4125	RAE			03134		00353		L1
32,92	0,32		219		4131	RAE			03292		00353		L1
34,52	0,34		220		4137	RAE			03452		00353		L1
36,09	0,35		221		4143	RAE			03609		00353		L1
37,69	0,37		222		4150	RAE			03769		00353		L1
39,69	0,38		824		144	RAE			03969		00353		L1
40,87	0,39		223		4162	RAE			04087		00353		L1
41,28	0,40		825		146	RAE			04128		00353		L1
42,86	0,41		826		147	RAE			04286		00353		L1
44,04	0,42		224		4175	RAE			04404		00353		L1
44,45	0,42		827		149	RAE			04445		00353		L1
46,04	0,43		828		150	RAE			04604		00353		L1
47,22	0,44		225		4187	RAE			04722		00353		L1
47,63	0,45		829		152	RAE			04763		00353		L1
49,21	0,46		830		153	RAE			04921		00353		L1
50,39	0,47		226		4200	RAE			05039		00353		L1
50,80	0,47		831		155	RAE			05080		00353		L1
52,39	0,48		832		156	RAE			05239		00353		L1
53,57	0,50		227		4212	RAE			05357		00353		L1
53,98	0,50		833		158	RAE			05398		00353		L1
55,56	0,51		834		159	RAE			05556		00353		L1
56,74	0,52		228		4225	RAE			05674		00353		L1
57,15	0,54		835		161	RAE			05715		00353		L1
58,74	0,54		836		162	RAE			05874		00353		L1
59,92	0,54		229		4237	RAE			05992		00353		L1
60,33	0,55		837		164	RAE			06033		00353		L1
61,91	0,56		838		165	RAE			06191		00353		L1
63,09	0,58		230		4250	RAE			06309		00353		L1
63,50	0,58		839		167	RAE			06350		00353		L1
65,09	0,59		840		168	RAE			06509		00353		L1
66,27	0,59		231		4262	RAE			06627		00353		L1
66,68	0,59		841		170	RAE			06668		00353		L1
68,26	0,61		842		171	RAE			06826		00353		L1
69,44	0,63		232		4275	RAE			06944		00353		L1
69,85	0,63		843		173	RAE			06985		00353		L1
71,44	0,64		844		174	RAE			07144		00353		L1
72,62	0,64		233		4287	RAE			07262		00353		L1
73,03	0,66		845		176	RAE			07303		00353		L1
74,61	0,66		846		177	RAE			07461		00353		L1
75,79	0,67		234		4300	RAE			07579		00353		L1
78,97	0,69		235		4312	RAE			07897		00353		L1
82,14	0,71		236		4325	RAE			08214		00353		L1
85,32	0,75		237		4337	RAE			08532		00353		L1
88,49	0,77		238		4350	RAE			08849		00353		L1
91,67	0,79		239		4362	RAE			09167		00353		L1
94,84	0,81		240		4375	RAE			09484		00353		L1
98,02	0,84		241		4387	RAE			09802		00353		L1
101,19	0,87		242		4400	RAE			10119		00353		L1
104,37	0,89		243		4412	RAE			10437		00353		L1
107,54	0,91		244		4425	RAE			10754		00353		L1
110,72	0,93		245		4437	RAE			11072		00353		L1
113,89	0,95		246		4450	RAE			11389		00353		L1
117,07	0,97		247		4462	RAE			11707		00353		L1
120,24	1,00		248		4475	RAE			12024		00353		L1
123,42	1,03		249		4487	RAE			12342		00353		L1
126,59	1,05		250		4500	RAE			12659		00353		L1
129,77	1,08		251		4512	RAE			12977		00353		L1
132,94	1,10		252		4525	RAE			13294		00353		L1
136,12	1,13		253		4537	RAE			13612		00353		L1
139,29	1,13		254		4550	RAE			13929		00353		L1
142,47	1,17		255		4562	RAE			14247		00353		L1
145,64	1,20		256		4575	RAE			14564		00353		L1
148,82	1,20		257		4587	RAE			14882		00353		L1
151,99	1,24		258		4600	RAE			15199		00353		L1
158,34	1,27		259		4625	RAE			15834		00353		L1
164,69	1,31		260		4650	RAE			16469		00353		L1
171,04	1,38		261		4675	RAE			17104		00353		L1
177,39	1,41		262		4700	RAE			17739		00353		L1
183,74	1,44		263		4725	RAE			18374		00353		L1
190,09	1,51		264		4750	RAE			19009		00353		L1
196,44	1,55		265		4775	RAE			19644		00353		L1
202,79	1,59		266		4800	RAE			20279		00353		L1
209,14	1,63		267		4825	RAE			20914		00353		L1
215,49	1,67		268		4850	RAE			21549		00353		L1
221,84	1,71		269		4875	RAE			22184		00353		L1
228,19	1,75		270		4900	RAE			22819		00353		L1
234,54	1,79		271		4925	RAE			23454		00353		L1
240,89	1,83		272		4950	RAE			24089		00353		L1
247,24	1,88		273		4975	RAE			24724		00353		L1
253,59	1,93		274		41000	RAE			25359		00353		L1
266,29	2,02		275		41050	RAE			26629		00353		L1
278,99	2,08		276		41100	RAE			27899		00353		L1
291,69	2,21		277		41150	RAE			29169		00353		L1
304,39	2,25		278		41200	RAE			30439		00353		L1
329,79	2,43		279		41300	RAE			32979		00353		L1
355,19	2,62		280		41400	RAE			35519		00353		L1
380,59	2,76		281		41500	RAE			38059		00353		L1



5,34

S	S1		L1		S2	L2			R
5,34  ±  0,15	4,70  ±  0,05		7,10  ±  0,2		4,30  ±  0,05	7,30  ±  0,2			0,6  ±  0,25
d	toll  ±		o-ring		alternative ref.	ART / ITEM			RAE (x100)
37,47	0,36		325		6150	RAE			03747		00534		L1
40,65	0,39		326		6162	RAE			04065		00534		L1
43,82	0,42		327		6175	RAE			04382		00534		L1
47,00	0,44		328		6187	RAE			04700		00534		L1
50,16	0,47		329		6200	RAE			05016		00534		L1
53,34	0,50		330		6212	RAE			05334		00534		L1
56,52	0,52		331		6225	RAE			05652		00534		L1
59,69	0,54		332		6237	RAE			05969		00534		L1
62,87	0,56		333		6250	RAE			06287		00534		L1
66,04	0,59		334		6262	RAE			06604		00534		L1
69,22	0,63		335		6275	RAE			06922		00534		L1
72,39	0,64		336		6287	RAE			07239		00534		L1
74,63	0,66		619		178	RAE			07463		00534		L1
75,57	0,67		337		6300	RAE			07557		00534		L1
78,74	0,69		338		6312	RAE			07874		00534		L1
79,77	0,69		620		181	RAE			07977		00534		L1
81,92	0,71		339		6325	RAE			08192		00534		L1
85,09	0,75		340		6337	RAE			08509		00534		L1
88,27	0,77		341		6350	RAE			08827		00534		L1
89,69	0,77		621		185	RAE			08969		00534		L1
91,44	0,79		342		6362	RAE			09144		00534		L1
94,62	0,81		343		6375	RAE			09462		00534		L1
97,79	0,84		344		6387	RAE			09779		00534		L1
100,00	0,87		622		189	RAE			10000		00534		L1
100,97	0,87		345		6400	RAE			10097		00534		L1
104,14	0,89		346		6412	RAE			10414		00534		L1
107,32	0,91		347		6425	RAE			10732		00534		L1
109,50	0,93		623		193	RAE			10950		00534		L1
110,05	0,93		348		6437	RAE			11005		00534		L1
113,67	0,95		349		6450	RAE			11367		00534		L1
116,84	0,97		350			RAE			11684		00534		L1
117,50	0,97		860		199	RAE			11750		00534		L1
120,02	1,00		351			RAE			12002		00534		L1
120,07	1,00		861		201	RAE			12007		00534		L1
123,20	1,03		352			RAE			12320		00534		L1
123,80	1,03		862		203	RAE			12380		00534		L1
126,37	1,05		353			RAE			12637		00534		L1
127,00	1,05		863		206	RAE			12700		00534		L1
129,54	1,08		354			RAE			12954		00534		L1
130,20	1,08		864		208	RAE			13020		00534		L1
132,72	1,10		355			RAE			13272		00534		L1
133,40	1,10		865		210	RAE			13340		00534		L1
135,90	1,10		356			RAE			13590		00534		L1
136,50	1,13		866		213	RAE			13650		00534		L1
139,07	1,13		357			RAE			13907		00534		L1
139,70	1,13		867		215	RAE			13970		00534		L1
142,24	1,17		358			RAE			14224		00534		L1
142,90	1,17		868		217	RAE			14290		00534		L1
145,42	1,20		359			RAE			14542		00534		L1
146,10	1,20		869		219	RAE			14610		00534		L1
148,60	1,20		360			RAE			14860		00534		L1
149,20	1,20		870		221	RAE			14920		00534		L1
151,77	1,24		361		6600	RAE			15177		00534		L1
158,12	1,27		362		6625	RAE			15812		00534		L1
164,47	1,31		363		6645	RAE			16447		00534		L1
170,82	1,38		364		6670	RAE			17082		00534		L1
177,17	1,41		365		6700	RAE			17717		00534		L1
183,52	1,44		366		6720	RAE			18352		00534		L1
189,87	1,48		367		6745	RAE			18987		00534		L1
196,22	1,55		368		6670	RAE			19622		00534		L1
202,57	1,59		369		6700	RAE			20257		00534		L1
208,92	1,63		370		6720	RAE			20892		00534		L1
215,27	1,67		371		6745	RAE			21527		00534		L1
221,62	1,71		372		6775	RAE			22162		00534		L1
227,97	1,75		373		6795	RAE			22797		00534		L1
234,32	1,79		374		6820	RAE			23432		00534		L1
240,67	1,83		375		6850	RAE			24067		00534		L1
247,02	1,88		376		6870	RAE			24702		00534		L1
253,37	1,93		377		6895	RAE			25337		00534		L1
266,07	2,02		378		6920	RAE			26607		00534		L1
278,77	2,08		379		6945	RAE			27877		00534		L1
291,47	2,21		380		6975	RAE			29147		00534		L1
304,17	2,25		381		6995	RAE			30417		00534		L1
329,57	2,43		382		61050	RAE			32957		00534		L1
354,97	2,56		383		61100	RAE			35497		00534		L1
380,37	2,76		384		61150	RAE			38037		00534		L1
405,26	2,91		385		61200	RAE			40526		00534		L1
430,66	3,07		386		61300	RAE			43066		00534		L1
456,06	3,22		387		61400	RAE			45606		00534		L1
481,40	3,37		388		61500	RAE			48140		00534		L1
506,80	3,54		389		61600	RAE			50680		00534		L1
532,20	3,72		390		61700	RAE			53220		00534		L1
557,60	3,81		391		61800	RAE			55760		00534		L1
582,68	4,05		392		61900	RAE			58268		00534		L1
608,08	4,13		393		62000	RAE			60808		00534		L1
633,48	4,34		394		62100	RAE			63348		00534		L1
658,88	4,46		395			RAE			65888		00534		L1



6,99

S	S1		L1		S2	L2			R
6,99  ±  0,2	6,1  ±  0,05		9,5  ±  0,2		5,80  ±  0,05	9,7  ±  0,2			1  ±  0,3
d	toll  ±		o-ring		alternative ref.	ART / ITEM			RAE (x100)
113,67	0,95		425		4437	RAE			11376		00699		L1
114,70	0,95		624		197	RAE			11470		00699		L1
116,84	0,97		426		8462	RAE			11684		00699		L1
120,02	1,00		427		8475	RAE			12002		00699		L1
123,20	1,03		428		8487	RAE			12320		00699		L1
124,60	1,03		625		204	RAE			12460		00699		L1
126,37	1,05		429		8500	RAE			12637		00699		L1
129,54	1,08		430		8512	RAE			12954		00699		L1
132,72	1,10		431		8525	RAE			13272		00699		L1
134,50	1,10		626		211	RAE			13450		00699		L1
135,90	1,10		432		8537	RAE			13590		00699		L1
139,07	1,13		433		8550	RAE			13907		00699		L1
142,24	1,17		434		8562	RAE			14224		00699		L1
145,42	1,20		435		8575	RAE			14542		00699		L1
148,60	1,20		436		8587	RAE			14860		00699		L1
151,77	1,24		437		8600	RAE			15177		00699		L1
155,60	1,27		872		223	RAE			15560		00699		L1
158,12	1,27		438		8625	RAE			15812		00699		L1
159,50	1,27		627		225	RAE			15950		00699		L1
161,90	1,31		874		226	RAE			16190		00699		L1
164,47	1,31		439		8650	RAE			16447		00699		L1
166,70	1,34		628		228	RAE			16670		00699		L1
168,30	1,34		876		229	RAE			16830		00699		L1
170,82	1,38		440		8675	RAE			17082		00699		L1
174,60	1,38		878		231	RAE			17460		00699		L1
177,17	1,41		441		8700	RAE			17717		00699		L1
181,00	1,44		880		233	RAE			18100		00699		L1
183,52	1,44		442		8725	RAE			18352		00699		L1
187,30	1,48		882		235	RAE			18730		00699		L1
189,87	1,48		443		8750	RAE			18987		00699		L1
193,70	1,51		884		237	RAE			19370		00699		L1
196,22	1,55		444		8775	RAE			19622		00699		L1
200,00	1,55		886		239	RAE			20000		00699		L1
202,57	1,59		445		8800	RAE			20257		00699		L1
208,92	1,63		674		8825	RAE			20892		00699		L1
215,27	1,67		446		8850	RAE			21527		00699		L1
221,62	1,71		676		8875	RAE			22162		00699		L1
227,97	1,75		447		8900	RAE			22797		00699		L1
234,32	1,79		678		8925	RAE			23432		00699		L1
240,67	1,83		448		8950	RAE			24067		00699		L1
247,00	1,88		680		8975	RAE			24700		00699		L1
253,30	1,93		449		81000	RAE			25330		00699		L1
259,70	1,98		682		81025	RAE			25970		00699		L1
266,07	2,02		450		81050	RAE			26607		00699		L1
272,40	2,08		684		81075	RAE			27240		00699		L1
278,77	2,08		451		81100	RAE			27877		00699		L1
285,10	2,14		686		81125	RAE			28510		00699		L1
291,47	2,21		452		81150	RAE			29147		00699		L1
297,80	2,21		688		81175	RAE			29780		00699		L1
304,17	2,25		453		81200	RAE			30417		00699		L1
316,87	2,37		454		81250	RAE			31687		00699		L1
329,57	2,43		455		81300	RAE			32957		00699		L1
342,27	2,49		456		81350	RAE			34227		00699		L1
354,97	2,56		457		81400	RAE			35497		00699		L1
367,67	2,68		458		81450	RAE			36767		00699		L1
380,37	2,76		459		81500	RAE			38037		00699		L1
393,07	2,84		460		81550	RAE			39307		00699		L1
405,26	2,91		461		81600	RAE			40526		00699		L1
417,96	2,99		462		81650	RAE			41796		00699		L1
430,66	3,07		463		81700	RAE			43066		00699		L1
443,36	3,15		464		81750	RAE			44336		00699		L1
456,06	3,22		465		81800	RAE			45606		00699		L1
468,76	3,30		466		81850	RAE			46876		00699		L1
481,46	3,37		467		81900	RAE			48146		00699		L1
494,16	3,45		468		81950	RAE			49416		00699		L1
506,86	3,54		469		82000	RAE			50686		00699		L1
532,26	3,72		470		82100	RAE			53226		00699		L1
557,66	3,81		471		82200	RAE			55766		00699		L1
