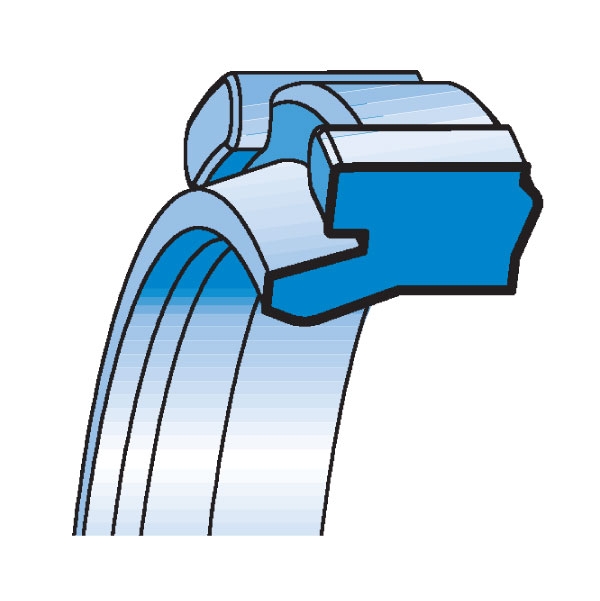

CSA CUSHIONING SEAL
DESCRIPTION
The CSA Cushioning Seal is designed for braking at the end-stroke of pneumatic cylinders. Several elements contribute to the increased efficiency of the braking system of the CSA seal:
- Wiping profile with lead-inchamfert of acilitate the insertion of the ogive;
- The external packing groove to create auto-alignment;
- Heedge at the bottom of the cushioning;
- The use of polyurethane which ensures along service life thanks to the high modulus of elasticity and the very good resistance to leaks.
TECHNICAL DATA
CSA Cushioning Seal
Pressure: <20 bar
Speed: <1 m/s
Temperature: from -30°C up to + 90°C
Fluids: air with or with out lubrication, mineral oils or grease
MATERIAL
The standard raw material is a low compression-set polyurethane with good flexibility at low temperature.
Standard polyurethane 90 Sh A. Standard compound reference: B0
Alternative polyurethane 93 Sh A. Alternative compound reference: C0
ASSEMBLY
The assembly is done in semi-open groove, therefore any cutting edges or flash should be eliminated not to affect seal operation. Lubricating with grease will ensure that the seal lasts longer.

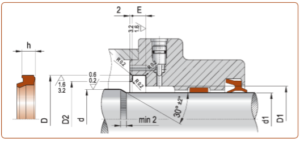

DRAWING CSA CUSHIONING SEAL
ARTICLES CSA CUSHIONING SEAL
| dh10 | toll h10 | Dh11 | D1 | D2 | d1 | h | E | ART/ITEM | ||
| 6,0 | 0/-0.048 | 10,0 | 6,5 | 8,0 | 4,5 | 3,4 | 3,7 | CSA | 0060Â Â Â Â Â Â Â Â 0100Â Â Â Â Â Â Â Â Â Â Â 034 | B0 |
| 8,0 | 0/-0.058 | 11,6 | 8,5 | 10,0 | 7,0 | 3,0 | 3,3 | CSA | 0080Â Â Â Â Â Â Â Â 0116Â Â Â Â Â Â Â Â Â Â Â 030 | B0 |
| 9,5 | 0/-0.058 | 15,0 | 10,0 | 12,0 | 8,0 | 4,0 | 4,5 | CSA | 0095Â Â Â Â Â Â Â Â 0150Â Â Â Â Â Â Â Â Â Â Â 040 | B0 |
| 10,0 | 0/-0.058 | 18,0 | 11,0 | 15,0 | 8,0 | 6,5 | 7,0 | CSA | 0100Â Â Â Â Â Â Â Â 0180Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 12,0 | 0/-0.070 | 18,0 | 13,0 | 15,5 | 10,0 | 4,3 | 4,8 | CSA | 0120Â Â Â Â Â Â Â Â 0180Â Â Â Â Â Â Â Â Â Â Â 043 | B0 |
| 12,0 | 0/-0.070 | 20,0 | 13,0 | 17,0 | 10,0 | 6,5 | 7,0 | CSA | 0120Â Â Â Â Â Â Â Â 0200Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 14,0 | 0/-0.070 | 22,0 | 15,0 | 19,0 | 12,0 | 6,5 | 7,0 | CSA | 0140Â Â Â Â Â Â Â Â 0220Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 16,0 | 0/-0.070 | 22,0 | 17,0 | 19,5 | 14,0 | 4,7 | 5,2 | CSA | 0160Â Â Â Â Â Â Â Â 0220Â Â Â Â Â Â Â Â Â Â Â 047 | B0 |
| 16,0 | 0/-0.070 | 24,0 | 17,0 | 21,0 | 14,0 | 6,5 | 7,0 | CSA | 0160Â Â Â Â Â Â Â Â 0240Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 18,0 | 0/-0.070 | 26,0 | 19,0 | 23,0 | 16,0 | 6,5 | 7,0 | CSA | 0180Â Â Â Â Â Â Â Â 0260Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 20,0 | 0/-0.084 | 28,0 | 21,0 | 24,0 | 17,5 | 6,5 | 7,0 | CSA | 0200Â Â Â Â Â Â Â Â 0280Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 22,0 | 0/-0.084 | 30,0 | 23,0 | 26,0 | 19,5 | 6,5 | 7,0 | CSA | 0220Â Â Â Â Â Â Â Â 0300Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 25,0 | 0/-0.084 | 33,0 | 26,0 | 29,0 | 22,5 | 6,5 | 7,0 | CSA | 0250Â Â Â Â Â Â Â Â 0330Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 28,0 | 0/-0.084 | 36,0 | 29,0 | 32,0 | 25,5 | 6,5 | 7,0 | CSA | 0280Â Â Â Â Â Â Â Â 0360Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 30,0 | 0/-0.084 | 40,0 | 31,5 | 35,0 | 27,5 | 6,5 | 7,0 | CSA | 0300Â Â Â Â Â Â Â Â 0400Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 32,0 | 0/-0.084 | 42,0 | 33,5 | 37,0 | 29,0 | 6,5 | 7,0 | CSA | 0320Â Â Â Â Â Â Â Â 0420Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 36,0 | 0/-0.100 | 46,0 | 37,5 | 41,0 | 33,0 | 6,5 | 7,0 | CSA | 0360Â Â Â Â Â Â Â Â 0460Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 40,0 | 0/-0.100 | 50,0 | 41,5 | 45,0 | 37,0 | 6,5 | 7,0 | CSA | 0400Â Â Â Â Â Â Â Â 0500Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 50,0 | 0/-0.100 | 60,0 | 51,5 | 55,0 | 47,0 | 6,5 | 7,0 | CSA | 0500Â Â Â Â Â Â Â Â 0600Â Â Â Â Â Â Â Â Â Â Â 065 | B0 |
| 57,0 | 0/-0.120 | 74,0 | 60,0 | 65,0 | 54,0 | 12,0 | 12,5 | CSA | 0570Â Â Â Â Â Â Â Â 0740Â Â Â Â Â Â Â Â Â Â Â 120 | B0 |
| 70,0 | 0/-0.120 | 87,0 | 73,0 | 78,0 | 66,0 | 12,0 | 12,5 | CSA | 0700Â Â Â Â Â Â Â Â 0870Â Â Â Â Â Â Â Â Â Â Â 120 | B0 |
| 78,0 | 0/-0.120 | 95,0 | 81,0 | 86,0 | 74,0 | 12,0 | 12,5 | CSA | 0780Â Â Â Â Â Â Â Â 0950Â Â Â Â Â Â Â Â Â Â Â 120 | B0 |
