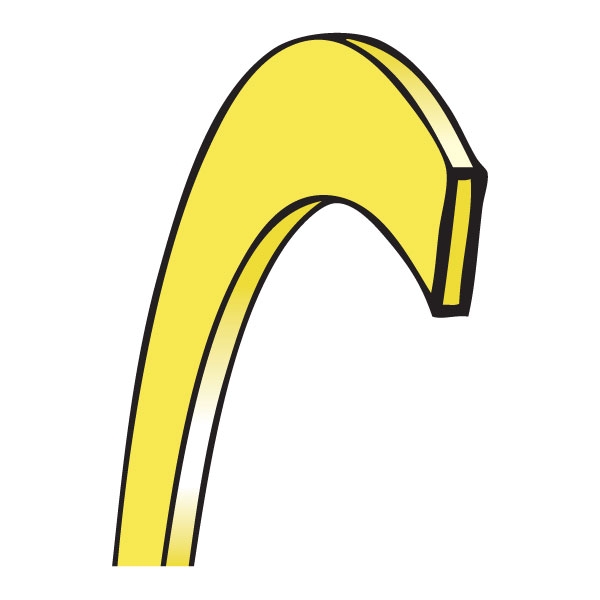

BACK UP RING RAE



DESCRIPTION

Back Up Ring RAE. As previously mentioned, the o-ring is the easiest and most economical sealing solution, given average working conditions. In the case of high pressure though, the o-ring alone is not enough and should be combined with one or two anti-extrusion rings, for simple or double effect.

TECHNICAL DATA

Back Up Ring RAE

Pressure: see diagram for coupling clearance

Speed: <0.8 m/s

Temperature: from -30°C to +120°C

Fluids: mineral-base hydraulic oils, HL and HLP type



MATERIAL

The compound used fot the Back Up Ring RAE is a thermoplastic elastomer type (TPE), with a hardness factor of 55 Sh D, a good modulus of elasticity and excellent elongation response. This enables it to return to its original position in the housing in a matter of seconds. Compound reference: L1



ASSEMBLY

The assembly is done in closed groove, fitting the o-ring first, then the anti-extrusion ring/s. The groove’s dimensions are given in the table below.



DRAWING BACK UP RING RAE

rae back up ring artic seals

o-rings o-ring artic seals



ARTICES BACK UP RING RAE

S S1 L1 S2 L2 R
section dynamic section dynamic section static seaction static seaction radius
1,78 ±  0,08 1,45 ±  0,05 2,40 ±  0,20 1,30 ±  0,05 2,60 ±  0,20 0,30 ±  0,10
2,62 ±  0,09 2,25 ±  0,05 3,60 ±  0,20 2,00 ±  0,05 3,80 ±  0,20 0,40 ±  0,15
3,53 ±  0,10 3,10 ±  0,05 4,80 ±  0,20 2,70 ±  0,05 5,00 ±  0,20 0,50 ±  0,20
5,34 ±  0,15 4,70 ±  0,05 7,10 ±  0,20 4,30 ±  0,05 7,30 ±  0,20 0,60 ±  0,25
6,99 ±  0,15 6,10 ±  0,05 9,50 ±  0,20 5,80 ±  0,05 9,70 ±  0,20 1,00 ±  0,30



Back Up Ring RAE 1,78

S S1 L1 S2 L2 R
1,78 ±  0,08 1,45 ±  0,05 2,40 ±  0,20 1,30 ±  0,05 2,60 ±  0,20 0,30 ±  0,10
d toll ± o-ring alternative ref. ART / ITEM RAE (x100)
1,78 0,13 004 2007 RAE 00178 00178 L1
2,57 0,14 005 2010 RAE 00257 00178 L1
2,90 0,14 006 2012 RAE 00290 00178 L1
3,68 0,14 007 2015 RAE 00368 00178 L1
4,47 0,14 008 2018 RAE 00447 00178 L1
5,28 0,15 009 20,19 RAE 00528 00178 L1
6,07 0,15 010 2025 RAE 00607 00178 L1
6,75 0,16 610 106 RAE 00675 00178 L1
7,65 0,16 011 2031 RAE 00765 00178 L1
8,73 0,17 611 108 RAE 00873 00178 L1
9,25 0,17 012 2037 RAE 00925 00178 L1
10,82 0,18 013 2043 RAE 01082 00178 L1
11,11 0,18 806 114 RAE 01111 00178 L1
12,42 0,19 014 2050 RAE 01242 00178 L1
14,00 0,20 015 2056 RAE 01400 00178 L1
15,60 0,20 016 2062 RAE 01560 00178 L1
17,17 0,21 017 2068 RAE 01717 00178 L1
18,77 0,22 018 2075 RAE 01877 00178 L1
20,35 0,23 019 2081 RAE 02035 00178 L1
21,95 0,24 020 2087 RAE 02195 00178 L1
23,52 0,24 021 2093 RAE 02352 00178 L1
25,12 0,26 022 2100 RAE 02512 00178 L1
26,07 0,28 023 2106 RAE 02607 00178 L1
28,30 0,29 024 2112 RAE 02830 00178 L1
29,87 0,29 025 2118 RAE 02987 00178 L1
31,47 0,31 026 2125 RAE 03147 00178 L1
33,05 0,32 027 2131 RAE 03305 00178 L1
34,65 0,33 028 2137 RAE 03465 00178 L1
37,82 0,37 029 2150 RAE 03782 00178 L1
41,00 0,39 030 2162 RAE 04100 00178 L1
44,17 0,42 031 2175 RAE 04417 00178 L1
47,35 0,44 032 2187 RAE 04735 00178 L1
50,52 0,47 033 2200 RAE 05052 00178 L1
53,70 0,50 034 2212 RAE 05370 00178 L1
56,87 0,52 035 2225 RAE 05687 00178 L1
60,05 0,55 036 2237 RAE 06005 00178 L1
63,22 0,58 037 2250 RAE 06322 00178 L1
66,40 0,59 038 2262 RAE 06640 00178 L1
69,57 0,63 039 2275 RAE 06957 00178 L1
72,75 0,64 040 2287 RAE 07275 00178 L1
75,92 0,67 041 2300 RAE 07592 00178 L1
82,27 0,71 042 2325 RAE 08227 00178 L1
88,62 0,77 043 2350 RAE 08862 00178 L1
94,97 0,81 044 2375 RAE 09497 00178 L1
101,32 0,87 045 2400 RAE 10132 00178 L1
107,67 0,91 046 2425 RAE 10767 00178 L1
114,02 0,95 047 2450 RAE 11402 00178 L1
120,37 1,00 048 2475 RAE 12037 00178 L1



Back Up Ring RAE 2,62

S S1 L1 S2 L2 R
2,62 ± 0,09 2,25 ±  0,05 3,60  ±  0,2 2,00 ± 0,05 3,80  ±  0,2 0,4   ±  0,15
d toll ± o-ring alternative ref. ART / ITEM RAE (x100)
9,13 0,17 109 RAE 00913 00262 L1
9,19 0,17 110 3037 RAE 00919 00262 L1
9,92 0,17 613 112 RAE 00992 00262 L1
10,77 0,18 111 3043 RAE 01077 00262 L1
11,91 0,19 614 115 RAE 01191 00262 L1
12,37 0,19 112 3050 RAE 01237 00262 L1
13,10 0,19 615 117 RAE 01310 00262 L1
13,94 0,19 113 3056 RAE 01394 00262 L1
15,08 0,20 616 119 RAE 01508 00262 L1
15,54 0,20 114 3062 RAE 01554 00262 L1
15,88 0,20 809 121 RAE 01588 00262 L1
17,21 0,21 115 3068 RAE 01721 00262 L1
17,86 0,21 617 123 RAE 01786 00262 L1
18,72 0,22 116 3075 RAE 01872 00262 L1
20,29 0,23 117 3081 RAE 02029 00262 L1
20,63 0,23 812 128 RAE 02063 00262 L1
21,89 0,23 118 3087 RAE 02189 00262 L1
22,22 0,24 813 130 RAE 02222 00262 L1
23,47 0,24 119 3093 RAE 02347 00262 L1
23,81 0,25 814 132 RAE 02381 00262 L1
25,07 0,26 120 3100 RAE 02507 00262 L1
26,64 0,28 121 3106 RAE 02664 00262 L1
28,24 0,29 122 3112 RAE 02824 00262 L1
29,82 0,29 123 3118 RAE 02982 00262 L1
31,42 0,31 124 3123 RAE 03142 00262 L1
32,99 0,32 125 3131 RAE 03299 00262 L1
34,60 0,33 126 3137 RAE 03460 00262 L1
36,14 0,35 127 3143 RAE 03614 00262 L1
37,77 0,37 128 3150 RAE 03777 00262 L1
39,34 0,38 129 3156 RAE 03934 00262 L1
40,95 0,39 130 3162 RAE 04095 00262 L1
42,52 0,40 131 3168 RAE 04252 00262 L1
44,12 0,42 132 3175 RAE 04412 00262 L1
45,69 0,43 133 3181 RAE 04569 00262 L1
47,30 0,44 134 3187 RAE 04730 00262 L1
48,90 0,46 135 3193 RAE 04890 00262 L1
50,47 0,47 136 3200 RAE 05047 00262 L1
52,07 0,48 137 3206 RAE 05207 00262 L1
53,65 0,50 138 3212 RAE 05365 00262 L1
55,25 0,51 139 3218 RAE 05525 00262 L1
56,82 0,52 140 3225 RAE 05682 00262 L1
58,42 0,54 141 3231 RAE 05842 00262 L1
60,00 0,55 142 3237 RAE 06000 00262 L1
61,60 0,56 143 3243 RAE 06160 00262 L1
63,17 0,58 144 3250 RAE 06317 00262 L1
64,77 0,58 145 3256 RAE 06477 00262 L1
66,35 0,59 146 3262 RAE 06635 00262 L1
67,95 0,61 147 3268 RAE 06795 00262 L1
69,52 0,63 148 3275 RAE 06952 00262 L1
71,12 0,64 149 3281 RAE 07112 00262 L1
72,96 0,64 150 3287 RAE 07296 00262 L1
75,87 0,67 151 3300 RAE 07587 00262 L1
82,22 0,71 152 3325 RAE 08222 00262 L1
88,57 0,77 153 3350 RAE 08857 00262 L1
94,92 0,81 154 3375 RAE 09492 00262 L1
101,27 0,87 155 3400 RAE 10127 00262 L1
107,62 0,91 156 3425 RAE 10762 00262 L1
113,97 0,95 157 3450 RAE 11397 00262 L1
120,33 1,00 158 3475 RAE 12033 00262 L1
126,67 1,05 159 3500 RAE 12667 00262 L1
133,00 1,10 160 3525 RAE 13300 00262 L1
139,38 1,13 161 3550 RAE 13938 00262 L1
145,72 1,20 162 3575 RAE 14572 00262 L1
152,07 1,24 163 3600 RAE 15207 00262 L1
158,43 1,27 164 3625 RAE 15843 00262 L1
164,78 1,31 165 3650 RAE 16478 00262 L1
171,13 1,38 166 3675 RAE 17113 00262 L1
177,84 1,41 167 3700 RAE 17784 00262 L1
183,83 1,44 168 3725 RAE 18383 00262 L1
190,18 1,51 169 3750 RAE 19018 00262 L1
196,53 1,55 170 3775 RAE 19653 00262 L1
202,88 1,59 171 3800 RAE 20288 00262 L1
209,23 1,63 172 3825 RAE 20923 00262 L1
215,58 1,67 173 3850 RAE 21558 00262 L1
221,93 1,71 174 3875 RAE 22193 00262 L1
228,28 1,75 175 3900 RAE 22828 00262 L1



Back Up Ring RAE 3,53

S S1 L1 S2 L2 R
3,53  ±  0,1 3,10  ±  0,05 4,80  ±  0,2 2,70  ± 0,05 5,00  ±  0,2 0,5  ±  0,2
d toll  ± o-ring alternative ref. ART / ITEM RAE (x100)
18,64 0,22 210 4075 RAE 01864 00353 L1
20,22 0,23 211 4081 RAE 02022 00353 L1
21,82 0,24 212 4087 RAE 02182 00353 L1
23,40 0,24 213 4093 RAE 02340 00353 L1
24,99 0,25 214 4100 RAE 02499 00353 L1
25,80 0,26 618 134 RAE 02580 00353 L1
26,58 0,28 215 4106 RAE 02658 00353 L1
28,17 0,29 216 4112 RAE 02817 00353 L1
29,75 0,29 217 4118 RAE 02975 00353 L1
31,34 0,31 218 4125 RAE 03134 00353 L1
32,92 0,32 219 4131 RAE 03292 00353 L1
34,52 0,34 220 4137 RAE 03452 00353 L1
36,09 0,35 221 4143 RAE 03609 00353 L1
37,69 0,37 222 4150 RAE 03769 00353 L1
39,69 0,38 824 144 RAE 03969 00353 L1
40,87 0,39 223 4162 RAE 04087 00353 L1
41,28 0,40 825 146 RAE 04128 00353 L1
42,86 0,41 826 147 RAE 04286 00353 L1
44,04 0,42 224 4175 RAE 04404 00353 L1
44,45 0,42 827 149 RAE 04445 00353 L1
46,04 0,43 828 150 RAE 04604 00353 L1
47,22 0,44 225 4187 RAE 04722 00353 L1
47,63 0,45 829 152 RAE 04763 00353 L1
49,21 0,46 830 153 RAE 04921 00353 L1
50,39 0,47 226 4200 RAE 05039 00353 L1
50,80 0,47 831 155 RAE 05080 00353 L1
52,39 0,48 832 156 RAE 05239 00353 L1
53,57 0,50 227 4212 RAE 05357 00353 L1
53,98 0,50 833 158 RAE 05398 00353 L1
55,56 0,51 834 159 RAE 05556 00353 L1
56,74 0,52 228 4225 RAE 05674 00353 L1
57,15 0,54 835 161 RAE 05715 00353 L1
58,74 0,54 836 162 RAE 05874 00353 L1
59,92 0,54 229 4237 RAE 05992 00353 L1
60,33 0,55 837 164 RAE 06033 00353 L1
61,91 0,56 838 165 RAE 06191 00353 L1
63,09 0,58 230 4250 RAE 06309 00353 L1
63,50 0,58 839 167 RAE 06350 00353 L1
65,09 0,59 840 168 RAE 06509 00353 L1
66,27 0,59 231 4262 RAE 06627 00353 L1
66,68 0,59 841 170 RAE 06668 00353 L1
68,26 0,61 842 171 RAE 06826 00353 L1
69,44 0,63 232 4275 RAE 06944 00353 L1
69,85 0,63 843 173 RAE 06985 00353 L1
71,44 0,64 844 174 RAE 07144 00353 L1
72,62 0,64 233 4287 RAE 07262 00353 L1
73,03 0,66 845 176 RAE 07303 00353 L1
74,61 0,66 846 177 RAE 07461 00353 L1
75,79 0,67 234 4300 RAE 07579 00353 L1
78,97 0,69 235 4312 RAE 07897 00353 L1
82,14 0,71 236 4325 RAE 08214 00353 L1
85,32 0,75 237 4337 RAE 08532 00353 L1
88,49 0,77 238 4350 RAE 08849 00353 L1
91,67 0,79 239 4362 RAE 09167 00353 L1
94,84 0,81 240 4375 RAE 09484 00353 L1
98,02 0,84 241 4387 RAE 09802 00353 L1
101,19 0,87 242 4400 RAE 10119 00353 L1
104,37 0,89 243 4412 RAE 10437 00353 L1
107,54 0,91 244 4425 RAE 10754 00353 L1
110,72 0,93 245 4437 RAE 11072 00353 L1
113,89 0,95 246 4450 RAE 11389 00353 L1
117,07 0,97 247 4462 RAE 11707 00353 L1
120,24 1,00 248 4475 RAE 12024 00353 L1
123,42 1,03 249 4487 RAE 12342 00353 L1
126,59 1,05 250 4500 RAE 12659 00353 L1
129,77 1,08 251 4512 RAE 12977 00353 L1
132,94 1,10 252 4525 RAE 13294 00353 L1
136,12 1,13 253 4537 RAE 13612 00353 L1
139,29 1,13 254 4550 RAE 13929 00353 L1
142,47 1,17 255 4562 RAE 14247 00353 L1
145,64 1,20 256 4575 RAE 14564 00353 L1
148,82 1,20 257 4587 RAE 14882 00353 L1
151,99 1,24 258 4600 RAE 15199 00353 L1
158,34 1,27 259 4625 RAE 15834 00353 L1
164,69 1,31 260 4650 RAE 16469 00353 L1
171,04 1,38 261 4675 RAE 17104 00353 L1
177,39 1,41 262 4700 RAE 17739 00353 L1
183,74 1,44 263 4725 RAE 18374 00353 L1
190,09 1,51 264 4750 RAE 19009 00353 L1
196,44 1,55 265 4775 RAE 19644 00353 L1
202,79 1,59 266 4800 RAE 20279 00353 L1
209,14 1,63 267 4825 RAE 20914 00353 L1
215,49 1,67 268 4850 RAE 21549 00353 L1
221,84 1,71 269 4875 RAE 22184 00353 L1
228,19 1,75 270 4900 RAE 22819 00353 L1
234,54 1,79 271 4925 RAE 23454 00353 L1
240,89 1,83 272 4950 RAE 24089 00353 L1
247,24 1,88 273 4975 RAE 24724 00353 L1
253,59 1,93 274 41000 RAE 25359 00353 L1
266,29 2,02 275 41050 RAE 26629 00353 L1
278,99 2,08 276 41100 RAE 27899 00353 L1
291,69 2,21 277 41150 RAE 29169 00353 L1
304,39 2,25 278 41200 RAE 30439 00353 L1
329,79 2,43 279 41300 RAE 32979 00353 L1
355,19 2,62 280 41400 RAE 35519 00353 L1
380,59 2,76 281 41500 RAE 38059 00353 L1



Back Up Ring RAE 5,34

S S1 L1 S2 L2 R
5,34  ±  0,15 4,70  ±  0,05 7,10  ±  0,2 4,30  ±  0,05 7,30  ±  0,2 0,6  ±  0,25
d toll  ± o-ring alternative ref. ART / ITEM RAE (x100)
37,47 0,36 325 6150 RAE 03747 00534 L1
40,65 0,39 326 6162 RAE 04065 00534 L1
43,82 0,42 327 6175 RAE 04382 00534 L1
47,00 0,44 328 6187 RAE 04700 00534 L1
50,16 0,47 329 6200 RAE 05016 00534 L1
53,34 0,50 330 6212 RAE 05334 00534 L1
56,52 0,52 331 6225 RAE 05652 00534 L1
59,69 0,54 332 6237 RAE 05969 00534 L1
62,87 0,56 333 6250 RAE 06287 00534 L1
66,04 0,59 334 6262 RAE 06604 00534 L1
69,22 0,63 335 6275 RAE 06922 00534 L1
72,39 0,64 336 6287 RAE 07239 00534 L1
74,63 0,66 619 178 RAE 07463 00534 L1
75,57 0,67 337 6300 RAE 07557 00534 L1
78,74 0,69 338 6312 RAE 07874 00534 L1
79,77 0,69 620 181 RAE 07977 00534 L1
81,92 0,71 339 6325 RAE 08192 00534 L1
85,09 0,75 340 6337 RAE 08509 00534 L1
88,27 0,77 341 6350 RAE 08827 00534 L1
89,69 0,77 621 185 RAE 08969 00534 L1
91,44 0,79 342 6362 RAE 09144 00534 L1
94,62 0,81 343 6375 RAE 09462 00534 L1
97,79 0,84 344 6387 RAE 09779 00534 L1
100,00 0,87 622 189 RAE 10000 00534 L1
100,97 0,87 345 6400 RAE 10097 00534 L1
104,14 0,89 346 6412 RAE 10414 00534 L1
107,32 0,91 347 6425 RAE 10732 00534 L1
109,50 0,93 623 193 RAE 10950 00534 L1
110,05 0,93 348 6437 RAE 11005 00534 L1
113,67 0,95 349 6450 RAE 11367 00534 L1
116,84 0,97 350 RAE 11684 00534 L1
117,50 0,97 860 199 RAE 11750 00534 L1
120,02 1,00 351 RAE 12002 00534 L1
120,07 1,00 861 201 RAE 12007 00534 L1
123,20 1,03 352 RAE 12320 00534 L1
123,80 1,03 862 203 RAE 12380 00534 L1
126,37 1,05 353 RAE 12637 00534 L1
127,00 1,05 863 206 RAE 12700 00534 L1
129,54 1,08 354 RAE 12954 00534 L1
130,20 1,08 864 208 RAE 13020 00534 L1
132,72 1,10 355 RAE 13272 00534 L1
133,40 1,10 865 210 RAE 13340 00534 L1
135,90 1,10 356 RAE 13590 00534 L1
136,50 1,13 866 213 RAE 13650 00534 L1
139,07 1,13 357 RAE 13907 00534 L1
139,70 1,13 867 215 RAE 13970 00534 L1
142,24 1,17 358 RAE 14224 00534 L1
142,90 1,17 868 217 RAE 14290 00534 L1
145,42 1,20 359 RAE 14542 00534 L1
146,10 1,20 869 219 RAE 14610 00534 L1
148,60 1,20 360 RAE 14860 00534 L1
149,20 1,20 870 221 RAE 14920 00534 L1
151,77 1,24 361 6600 RAE 15177 00534 L1
158,12 1,27 362 6625 RAE 15812 00534 L1
164,47 1,31 363 6645 RAE 16447 00534 L1
170,82 1,38 364 6670 RAE 17082 00534 L1
177,17 1,41 365 6700 RAE 17717 00534 L1
183,52 1,44 366 6720 RAE 18352 00534 L1
189,87 1,48 367 6745 RAE 18987 00534 L1
196,22 1,55 368 6670 RAE 19622 00534 L1
202,57 1,59 369 6700 RAE 20257 00534 L1
208,92 1,63 370 6720 RAE 20892 00534 L1
215,27 1,67 371 6745 RAE 21527 00534 L1
221,62 1,71 372 6775 RAE 22162 00534 L1
227,97 1,75 373 6795 RAE 22797 00534 L1
234,32 1,79 374 6820 RAE 23432 00534 L1
240,67 1,83 375 6850 RAE 24067 00534 L1
247,02 1,88 376 6870 RAE 24702 00534 L1
253,37 1,93 377 6895 RAE 25337 00534 L1
266,07 2,02 378 6920 RAE 26607 00534 L1
278,77 2,08 379 6945 RAE 27877 00534 L1
291,47 2,21 380 6975 RAE 29147 00534 L1
304,17 2,25 381 6995 RAE 30417 00534 L1
329,57 2,43 382 61050 RAE 32957 00534 L1
354,97 2,56 383 61100 RAE 35497 00534 L1
380,37 2,76 384 61150 RAE 38037 00534 L1
405,26 2,91 385 61200 RAE 40526 00534 L1
430,66 3,07 386 61300 RAE 43066 00534 L1
456,06 3,22 387 61400 RAE 45606 00534 L1
481,40 3,37 388 61500 RAE 48140 00534 L1
506,80 3,54 389 61600 RAE 50680 00534 L1
532,20 3,72 390 61700 RAE 53220 00534 L1
557,60 3,81 391 61800 RAE 55760 00534 L1
582,68 4,05 392 61900 RAE 58268 00534 L1
608,08 4,13 393 62000 RAE 60808 00534 L1
633,48 4,34 394 62100 RAE 63348 00534 L1
658,88 4,46 395 RAE 65888 00534 L1



Back Up Ring RAE 6,99

S S1 L1 S2 L2 R
6,99  ±  0,2 6,1  ±  0,05 9,5  ±  0,2 5,80  ±  0,05 9,7  ±  0,2 1  ±  0,3
d toll  ± o-ring alternative ref. ART / ITEM RAE (x100)
113,67 0,95 425 4437 RAE 11376 00699 L1
114,70 0,95 624 197 RAE 11470 00699 L1
116,84 0,97 426 8462 RAE 11684 00699 L1
120,02 1,00 427 8475 RAE 12002 00699 L1
123,20 1,03 428 8487 RAE 12320 00699 L1
124,60 1,03 625 204 RAE 12460 00699 L1
126,37 1,05 429 8500 RAE 12637 00699 L1
129,54 1,08 430 8512 RAE 12954 00699 L1
132,72 1,10 431 8525 RAE 13272 00699 L1
134,50 1,10 626 211 RAE 13450 00699 L1
135,90 1,10 432 8537 RAE 13590 00699 L1
139,07 1,13 433 8550 RAE 13907 00699 L1
142,24 1,17 434 8562 RAE 14224 00699 L1
145,42 1,20 435 8575 RAE 14542 00699 L1
148,60 1,20 436 8587 RAE 14860 00699 L1
151,77 1,24 437 8600 RAE 15177 00699 L1
155,60 1,27 872 223 RAE 15560 00699 L1
158,12 1,27 438 8625 RAE 15812 00699 L1
159,50 1,27 627 225 RAE 15950 00699 L1
161,90 1,31 874 226 RAE 16190 00699 L1
164,47 1,31 439 8650 RAE 16447 00699 L1
166,70 1,34 628 228 RAE 16670 00699 L1
168,30 1,34 876 229 RAE 16830 00699 L1
170,82 1,38 440 8675 RAE 17082 00699 L1
174,60 1,38 878 231 RAE 17460 00699 L1
177,17 1,41 441 8700 RAE 17717 00699 L1
181,00 1,44 880 233 RAE 18100 00699 L1
183,52 1,44 442 8725 RAE 18352 00699 L1
187,30 1,48 882 235 RAE 18730 00699 L1
189,87 1,48 443 8750 RAE 18987 00699 L1
193,70 1,51 884 237 RAE 19370 00699 L1
196,22 1,55 444 8775 RAE 19622 00699 L1
200,00 1,55 886 239 RAE 20000 00699 L1
202,57 1,59 445 8800 RAE 20257 00699 L1
208,92 1,63 674 8825 RAE 20892 00699 L1
215,27 1,67 446 8850 RAE 21527 00699 L1
221,62 1,71 676 8875 RAE 22162 00699 L1
227,97 1,75 447 8900 RAE 22797 00699 L1
234,32 1,79 678 8925 RAE 23432 00699 L1
240,67 1,83 448 8950 RAE 24067 00699 L1
247,00 1,88 680 8975 RAE 24700 00699 L1
253,30 1,93 449 81000 RAE 25330 00699 L1
259,70 1,98 682 81025 RAE 25970 00699 L1
266,07 2,02 450 81050 RAE 26607 00699 L1
272,40 2,08 684 81075 RAE 27240 00699 L1
278,77 2,08 451 81100 RAE 27877 00699 L1
285,10 2,14 686 81125 RAE 28510 00699 L1
291,47 2,21 452 81150 RAE 29147 00699 L1
297,80 2,21 688 81175 RAE 29780 00699 L1
304,17 2,25 453 81200 RAE 30417 00699 L1
316,87 2,37 454 81250 RAE 31687 00699 L1
329,57 2,43 455 81300 RAE 32957 00699 L1
342,27 2,49 456 81350 RAE 34227 00699 L1
354,97 2,56 457 81400 RAE 35497 00699 L1
367,67 2,68 458 81450 RAE 36767 00699 L1
380,37 2,76 459 81500 RAE 38037 00699 L1
393,07 2,84 460 81550 RAE 39307 00699 L1
405,26 2,91 461 81600 RAE 40526 00699 L1
417,96 2,99 462 81650 RAE 41796 00699 L1
430,66 3,07 463 81700 RAE 43066 00699 L1
443,36 3,15 464 81750 RAE 44336 00699 L1
456,06 3,22 465 81800 RAE 45606 00699 L1
468,76 3,30 466 81850 RAE 46876 00699 L1
481,46 3,37 467 81900 RAE 48146 00699 L1
494,16 3,45 468 81950 RAE 49416 00699 L1
506,86 3,54 469 82000 RAE 50686 00699 L1
532,26 3,72 470 82100 RAE 53226 00699 L1
557,66 3,81 471 82200 RAE 55766 00699 L1







Merk

Artic Seals

Beoordelingen

Er zijn nog geen beoordelingen.

Wees de eerste om “RAE” te beoordelen

Het e-mailadres wordt niet gepubliceerd. Vereiste velden zijn gemarkeerd met *

WE’D LOVE TO HELP

Get a qoute
