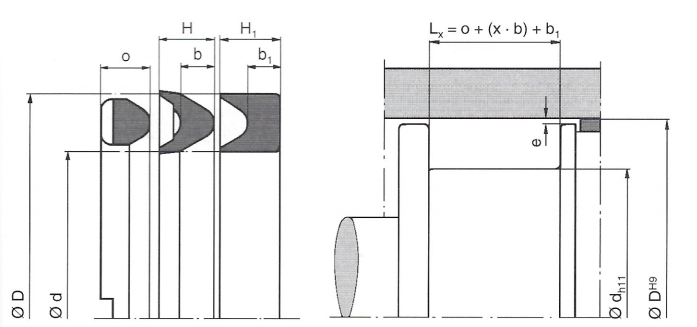

The Parker Prädifa cylinder sealing set profile D1 consists of one or several chevron rings (profile DM), together with a header ring (profile DS) and a back-up ring (profile DD). The set varies according to the application (plunger, single- or double-acting pistons). Header ring and back-up ring can be also produced from metal. These metal rings are not part of our product range but they can be produced according to the drawing and size list presented on page F31.
The chevron rings can be radially preloaded because of their profile and are therefore effective in sealing at low pressures with low friction. The operating pressure acting on the chevron rings produces the necessary (force to press them) against the mating surfaces. To prevent the individual chevrons from swimming in the groove, the
seal height and the groove length are selected to avoid axial movement.
Field of application:
Working pressure: ≤ 500 bar
Working temperature: —40 to + 100 °C
Surface speed: ≤ 0,5 m/s
Mainly used to seal upstroke press pistons and plungers where the return stroke takes place by virtue of their own weight. Also used to seal double-acting pistons in hydraulic cylinders. The chevrons profile DM are also successfully used as plunger seals in high
pressure pumps.
Installation:
Due to the relatively low elasticity of the fabric chevrons, an installation groove that is open on one side must be provided. During installation seals must not be drawn over sharp edges, thus avoiding damaging the sealing lips.
Compounds:
Back-up ring: NBR-based hard fabric reinforced rubber
(Q5021/05022).
Chevrons: NBR-based fabric reinforced rubber (05011/Q5012).
Header ring: NBR-based hard fabric reinforced rubber (05021/05022) or Polyacetal (POM-W5001).
For high-pressure water pumps, special seals are necessary. Please consult us with such cases for advice on special sealing set arrangements and compounds, e. g. our compounds Q5023/05024) or (Q5008/05009).
For special requirements (pressure, temperature, speed etc.) please contact our Consultancy Service, so that suitable materials and/or designs can be recommended.
When ordering complete Parker Praedifa sets of profile D1 please state the following information:
Back-up ring: Order code and nominal dimensions D x d x H1/b1.
Header ring: Order code and nominal dimensions D x d x o.
Chevrons: The required quantity and order code plus nominal dimensions D x d x H/b.
The corresponding set code will be confirmed by our order acknowledgment.
| Cylinder | chevrons DM | back-up ring DD | Header ring DS | ||||||||||
| D | d | H | b | Item number | H1 | b1 | Item number | o | Item number | ||||
| 9 | 3 | 3,2 | 2 | DM 0025 Q5011 | |||||||||
| 10 | 4 | 3,2 | 2 | DM 0035 Q5011 | |||||||||
| 16 | 6 | 6 | 4 | DM 0060 Q5011 | |||||||||
| 16 | 8 | 5,3 | 4 | DM 0080 Q5011 | |||||||||
| 18 | 10 | 5,3 | 4 | DM 1005 Q5011 | |||||||||
| 20 | 10 | 5 | 3 | DM 1008 Q5011 | |||||||||
| 22 | 12 | 5,5 | 3 | DM 1028 Q5011 | |||||||||
| 25 | 10 | 8 | 5 | DM 1011 Q5011 | |||||||||
| 25 | 15 | 5 | 3 | DM 1060 Q5011 | |||||||||
| 28 | 15 | 6,5 | 4 | DM 1062 Q5011 | |||||||||
| 28 | 18 | 5,5 | 3,5 | DM 1088 Q5011 | |||||||||
| 30 | 12 | 9 | 5,5 | DM 1035 Q5011 | |||||||||
| 30 | 15 | 7,5 | 4,5 | DM 1063 Q5011 | |||||||||
| 30 | 16 | 7 | 4 | DM 1078 Q5011 | |||||||||
| 30 | 18 | 6 | 3,5 | DM 1090 Q5011 | |||||||||
| 30 | 20 | 5,5 | 3,3 | DM 2003 Q5011 | |||||||||
| 32 | 15 | 8,5 | 4,9 | DM 1065 Q5012 | |||||||||
| 32 | 18 | 7 | 4,5 | DM 1091 Q5011 | |||||||||
| 32 | 20 | 6,7 | 4,5 | DM 2005 Q5011 | |||||||||
| 32 | 22 | 5,5 | 3,3 | DM 2022 Q5011 | |||||||||
| 35 | 15 | 10 | 6 | DM 1068 Q5012 | |||||||||
| 35 | 18 | 8,9 | 5,1 | DM 1093 Q5012 | |||||||||
| 35 | 20 | 7,5 | 4,5 | DM 2009 Q5011 | |||||||||
| 35 | 22 | 7 | 4,5 | DM 2025 Q5011 | |||||||||
| 35 | 24 | 6 | 4 | DM 2044 Q5011 | |||||||||
| 35 | 25 | 5,5 | 3,3 | DM 2058 Q5011 | |||||||||
| 37 | 25 | 6,7 | 4,5 | DM 2060 Q5011 | 6,5 | DS 2064 W5001 | |||||||
| 38 | 20 | 9 | 5 | DM 2011 Q5011 | |||||||||
| 38 | 22 | 8,5 | 5 | DM 2027 Q5012 | |||||||||
| 38 | 25 | 7 | 4,5 | DM 2061 Q5011 | |||||||||
| 38 | 28 | 6 | 4 | DM 2084 Q5011 | |||||||||
| 40 | 20 | 10 | 5,7 | DM 2012 Q5011 | |||||||||
| 40 | 22 | 9 | 5 | DM 2028 Q5012 | |||||||||
| 40 | 25 | 7,5 | 4,1 | DM 2063 Q5011 | 10 | DS 2065 Q5021 | |||||||
| 8 | 5 | DM 2066 Q5011 | |||||||||||
| 40 | 29,7 | 6 | 3,8 | DM 2100 Q5011 | 5,5 | 3,5 | DD 2100 Q5021 | 5,5 | DS 2100 Q5021 | ||||
| 42 | 22 | 10 | 6 | DM 2030 Q5012 | |||||||||
| 42 | 26 | 8 | 4,5 | DM 2073 Q5012 | |||||||||
| 44 | 28 | 8 | 4,5 | DM 2085 Q5012 | |||||||||
| 44 | 32 | 6 | 3,5 | DM 3025 Q5011 | |||||||||
| 45 | 20 | 12,5 | 6 | DM 2015 Q5012 | |||||||||
| 45 | 22 | 11,5 | 6,8 | DM 2034 Q5012 | |||||||||
| 45 | 24 | 10,5 | 6,2 | DM 2052 Q5012 | |||||||||
| 45 | 25 | 10 | 5,7 | DM 2070 Q5012 | |||||||||
| 45 | 26 | 9,5 | 5,5 | DM 2076 Q5012 | |||||||||
| 10 | 6 | DM 2078 Q5012 | |||||||||||
| 45 | 30 | 7,5 | 4,5 | DM 3005 Q5011 | |||||||||
| 45 | 35 | 5 | 3 | DM 3051 Q5011 | |||||||||
| 46 | 26 | 10 | 6 | DM 2080 Q5012 | |||||||||
| 46 | 30 | 8,5 | 5 | DM 3008 Q5012 | 8,5 | 5 | DD 3008 Q5022 | 8 | DS 3008 Q5022 | ||||
| 46 | 36 | 6 | 4 | DM 3065 Q5011 | 8 | 6 | DD 3065 Q5021 | 6 | DS 3065 Q5021 | ||||
| 48 | 30 | 9 | 5,5 | DM 3012 Q5012 | |||||||||
| 48 | 32 | 8,5 | 5 | DM 3027 Q5012 | |||||||||
| 49 | 35 | 7,5 | 4,5 | DM 3055 Q5011 | |||||||||
| 57 | 42 | 7,5 | 4,5 | DM 4036 Q5011 | |||||||||
| 58 | 38 | 10 | 6 | DM 3085 Q5012 | |||||||||
| 60 | 40 | 10 | 5,7 | DM 4020 Q5012 | 10 | 5,5 | DD 4020 Q5022 | ||||||
| 60 | 45 | 7,5 | 4,5 | DM 4051 Q5011 | 7,5 | DS 4075 Q5021 | |||||||
| 60 | 50 | 5,5 | 3 | DM 5005 Q5011 | 5,5 | 3,5 | DD 5004 Q5021 | 6 | DS 5005 05021 | ||||
| 65 | 40 | 12,5 | 7 | DM 4025 Q5012 | |||||||||
| 65 | 45 | 10 | 5,7 | DM 4054 Q5012 | |||||||||
| 65 | 50 | 7,5 | 4,5 | DM 5008 Q5011 | |||||||||
| 70 | 40 | 15 | 8,5 | DM 4028 Q5012 | |||||||||
| 70 | 50 | 10 | 5,5 | DM 5012 Q5012 | 12,5 | 8 | DD 5012 Q5022 | 8 | DS 5012 Q5022 | ||||
| 10,2 | 6 | DM 5015 Q5012 | |||||||||||
| 70 | 55 | 7,5 | 4,5 | DM 5051 Q5011 | 9,7 | 6 | DD 5051 Q5021 | 7,5 | DS 5051 W5001* | ||||
| 75 | 55 | 10 | 6 | DM 5054 Q5012 | |||||||||
| 76 | 56 | 10 | 6,5 | DM 5070 Q5012 | 12,2 | 8 | DD 5070 Q5022 | 7 | DS 5070 Q5022 | ||||
| 76 | 60 | 8 | 4,8 | DM 6010 Q5012 | |||||||||
| 78 | 58 | 10 | 6 | DM 5078 Q5012 | |||||||||
| 80 | 60 | 10 | 6 | DM 6015 Q5012 | |||||||||
| 80 | 65 | 7,5 | 4,5 | DM 6053 Q5011 | |||||||||
| 85 | 65 | 10 | 6 | DM 6055 Q5012 | |||||||||
| 90 | 65 | 12,5 | 7 | DM 6064 Q5012 | |||||||||
| 90 | 70 | 10,2 | 6,2 | DM 7010 Q5012 | 10 | 6 | DD 7010 Q5022 | 9 | DS 7010 Q5022 | ||||
| 95 | 75 | 10 | 6 | DM 7050 Q5012 | |||||||||
| 100 | 80 | 10 | 6 | DM 8010 Q5012 | 12 | 8 | DD 8012 Q5022 | 8 | DS 8008 Q5022 | ||||
| 110 | 80 | 15 | 8,5 | DM 8020 Q5012 | |||||||||
| 110 | 90 | 10 | 6 | DM 9010 Q5012 | |||||||||
| 115 | 85 | 15 | 8,5 | DM 8066 Q5012 | |||||||||
| 115 | 95 | 10 | 6 | DM 9050 Q5012 | |||||||||
| 120 | 90 | 15 | 8,5 | DM 9020 Q5012 | |||||||||
| 120 | 100 | 10 | 6 | DM A010 Q5012 | |||||||||
| 125 | 95 | 15 | 8,5 | DM 9055 Q5012 | |||||||||
| 130 | 100 | 15 | 8,5 | DM A020 Q5012 | |||||||||
| 140 | 110 | 15 | 8,5 | DM B020 Q5012 | |||||||||
| 145 | 115 | 15 | 8,5 | DM B065 Q5012 | |||||||||
| 150 | 120 | 15 | 8,5 | DM CO20 Q5012 | |||||||||
| 155 | 125 | 15 | 8,5 | DM C055 Q5012 | |||||||||
| 160 | 140 | 10 | 6 | DM E010 05012 | |||||||||
| 175 | 155 | 10 | 6 | DM F050 Q5012 | |||||||||
| 180 | 150 | 15 | 8,5 | DM F020 Q5012 | |||||||||
| 185 | 155 | 15 | 8,5 | DM F051 Q5012 | |||||||||
| 190 | 160 | 15 | 8,5 | DM G020 Q5012 | |||||||||
| 200 | 170 | 15 | 8,5 | DM H015 Q5012 | 15 | 8,5 | DD H015 Q5022 | 8 | DS H012 W5001 | ||||
| 15,5 | DS H015 Q5022 | ||||||||||||
| 16,5 | DS H016 Q5022 | ||||||||||||
| 205 | 175 | 15 | 8,5 | DM H055 Q5012 | |||||||||
| 210 | 180 | 15 | 8,5 | DM J020 Q5012 | |||||||||
| 220 | 190 | 15 | 8,5 | DM K015 Q5012 | 15,8 | 8,5 | DD K006 Q5022 | 16,5 | DS K006 Q5022 | ||||
| 225 | 195 | 15 | 8,5 | DM K055 Q5012 | 15 | 8,5 | DD K055 Q5022 | 15 | DS K054 Q5022 | ||||
| 16,5 | DS K055 W5001* | ||||||||||||
| 230 | 200 | 15 | 8,5 | DM L020 Q5012 | |||||||||
| 240 | 210 | 15 | 8,5 | DM L040 Q5012 | |||||||||
| 250 | 220 | 15 | 8,5 | DM M010 Q5012 | 15 | 8,5 | DD M010 Q5022 | 15,5 | DS M010 Q5022 | ||||
| 16,5 | DS M013 05022 | ||||||||||||
| 260 | 230 | 15 | 8,5 | DM M025 Q5012 | |||||||||
| 275 | 245 | 15 | 8,5 | DM N025 Q5012 | 15 | 8,5 | DD N025 Q5022 | 15,5 | DS N023 Q5022 | ||||
| 280 | 250 | 15 | 8,5 | DM N050 Q5012 | |||||||||
| 285 | 255 | 15 | 8,5 | DM N080 Q5012 | |||||||||
| 290 | 250 | 20 | 11,2 | DM N055 Q5012 | |||||||||
| 300 | 270 | 15 | 8,5 | DM 0015 Q5012 | 15 | 8,5 | DD 0015 Q5022 | 15,5 | DS 0015 Q5022 | ||||
| 16,5 | DS 0018 Q5022 | ||||||||||||
| 330 | 285 | 22,5 | 12 | DM P025 Q5012 | |||||||||
| 330 | 290 | 20 | 11 | DM P050 Q5012 | |||||||||
| 360 | 320 | 20 | 11 | DM Q020 Q5012 | 20 | 11 | DD Q011 Q5022 | ||||||
| 380 | 340 | 20 | 12 | DM Q040 05012 | |||||||||
| 390 | 360 | 15 | 8,5 | DM Q060 Q5012 | 15 | 8,5 | DD Q060 Q5022 | 12,5 | DS Q060 05022 | ||||
| Size list for metal back-up rings and header rings | |||||||||||||
| (A*) | (B*) | (C*) | header ring | Back-up ring | |||||||||
| S | H | b | Lx | o | m | a | R | H1 | b1 | c | t | w | n |
| 3 | 3,2 | 2 | 10 | 2 | 0,6 | 1,2 | 1 | 5,2 | 4 | 1,2 | 2 | M2 | 0,25 |
| 4 | 4,5 | 2,8 | 15,6 | 5 | 1,5 | 1,2 | 1 | 7,5 | 5 | 2,2 | 2,5 | M2,6 | 0,25 |
| 5 | 6 | 4 | 20 | 6 | 2 | 1,4 | 1,2 | 8,5 | 6 | 2,5 | 3 | M3 | 0,3 |
| 5,5 | 6 | 4 | 20 | 6 | 2 | 1,6 | 1,4 | 8,7 | 6 | 2,7 | 3 | M3 | 0,3 |
| 6 | 6,7 | 4,5 | 21,5 | 6,5 | 2 | 1,8 | 1,5 | 8,9 | 6 | 2,9 | 3 | M3 | 0,4 |
| 7 | 7 | 4 | 22,5 | 7,5 | 2 | 2 | 1,7 | 10 | 7 | 3,5 | 4 | M3 | 0,5 |
| 7,5 | 8 | 5 | 24,5 | 7,5 | 2 | 2,1 | 1,9 | 10,7 | 7 | 3,7 | 4 | M3 | 0,5 |
| 8 | 8,5 | 5 | 26,5 | 8,5 | 3 | 2,2 | 2 | 12 | 8 | 4 | 4 | M3 | 0,5 |
| 10 | 10 | 6 | 30 | 9 | 3 | 2,8 | 2,5 | 14 | 9 | 5 | 4 | M4 | 0,6 |
| 12 | 12 | 7 | 35 | 11 | 3 | 3,4 | 3 | 16,2 | 10 | 6,2 | 6 | M4 | 0,6 |
| 12,5 | 12,5 | 7 | 36 | 12 | 3 | 3,6 | 3,1 | 16,5 | 10 | 6,5 | 6 | M4 | 0,7 |
| 15 | 15 | 8,5 | 44 | 14 | 4 | 4,4 | 3,8 | 21 | 13 | 8 | 8 | M6 | 0,7 |
| 7,5 | 17,5 | 9,5 | 50 | 16 | 4 | 5,2 | 4,5 | 24,3 | 15 | 9,4 | 8 | M6 | 0,7 |
| 20 | 20 | 11 | 58 | 19 | 5 | 6,2 | 5,5 | 27,5 | 17 | 10,5 | 8 | M6 | 0,8 |
A* = cross-section, B* = chevron, C* = install length
