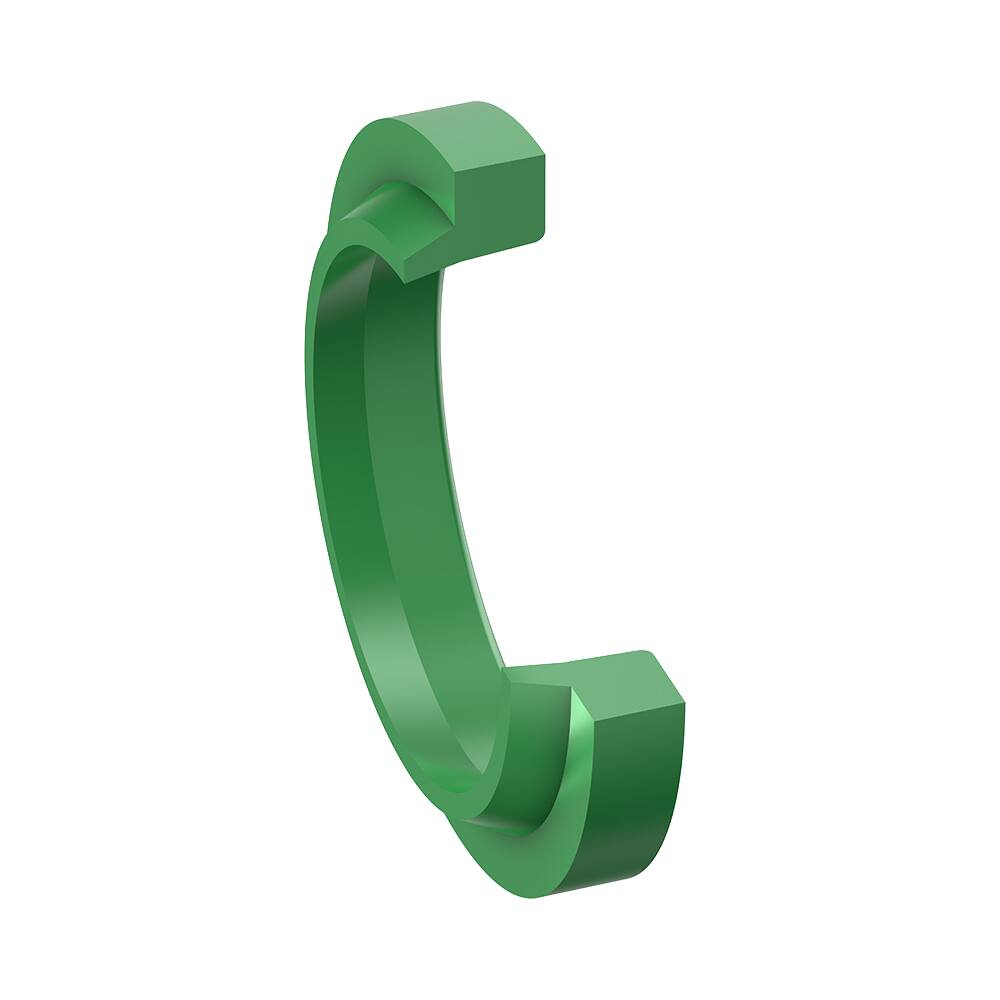

Parker Prädifa Wiper A5 PUR

Get a quote
Category:

The function of the Parker Prädifa polyurethane wiper rings profile A5 is to prevent dust, dirt, grains of sand and metal shavings, etc., from penetrating. This is achieved by a special design that largely prevents the development of scores, protects the guiding parts, and extends the service life of the seals. The wiper requires no screwing or brackets for their installation. No close tolerances are necessary and no metal inserts required. The wiper is supplied as a continuous ring; it may easily be installed into the grooves recess. The polyurethane compound ensures excellent properties with regard to dry run, increased wear-resistance, and extended service life due to good resistance against ozone and radiation caused by weather conditions. Any pressure loads on the back of the rings should be avoided.

Field of application

Profile Parker Praedifa A5 wiper rings are used for axially operated rods in hydraulic and pneumatic cylinders, plungers, and rod guides.



Working temperature:        -40 to +80 ºC

for short intervals:                up to +95 ºC

Surface speed:                       ≤ 1 m/s

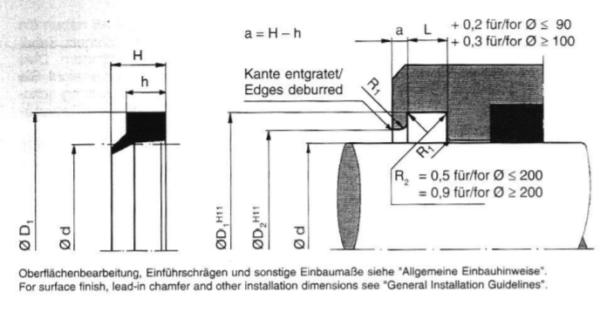

Installation:

In cases where the inner diameter exceeds 20mm, the wiper ring may normally be snapped into grooves of relatively simple design. For smaller diameters, it is essential to design open grooves. Any contact of the wiper lip with piston rod eyes or other connecting parts should be avoided. It is recommended, however, that the wipers be installed outside the
casings, so that the wiped-off dirt may be easily removed.

Compound:

MOLYTHANE®, a compound of approx. 93 Shore A hardness based on polyurethane.

For special requirements ( pressure, temperature, speed, use in water, HFA or HFB fluids, etc.) please contact our Consultancy service so that suitable materials and/or designs can be recommended.

d D H h/L D2 R1 MAX. Item number
8 16 8 5 13,5 0,3 A5 0476 P5004
10 18 8 5 15,5 0,3 A5 1012 P5004
11,1 17,5 5,3 3,2 15,2 0,3 A5 1063 P5004
12 20 8 5 17,5 0,3 A5 1110 P5004
12,7 19,1 5,3 3,2 16,8 0,3 A5 1133 P5004
14 22 8 5 19,5 0,3 A5 1422 P5004
15,9 22,2 5,3 3,2 19,9 0,3 A5 1293 P5004
16 24 8 5 21,5 0,3 A5 1317 P5004
19,1 28,6 7,1 4,8 23,4 0,3 A5 1494 P5004
20 28 8 5 25,5 0,3 A5 2011 P5004
22 30 8 5 27,5 0,3 A5 2230 P5004
22,2 31,8 7,1 4,8 27,1 0,3 A5 2094 P5004
25 33 8 5 29 0,3 A5 2533 P5004
25 35 7,5 5 29,8 0,3 A5 2206 P5004
25,4 34,9 7,1 4,8 28,4 0,3 A5 2228 P5004
28 36 8 5 33,5 0,3 A5 2387 P5004
28,6 38,1 7,1 4,8 33,5 0,3 A5 2397 P5004
30 40 8 5 35,5 0,3 A5 3040 P5004
30,2 39,7 7,1 4,8 36,4 0,3 A5 3003 P5004
31,75 38,8 4,06 2,64 34,8 0,3 A5 3006 P5004
31,8 41,3 7,1 4,8 36,7 0,3 A5 3090 P5004
32 40 8 5 37,5 0,3 A5 3240 P5004
34,9 44,5 7,1 4,8 37,9 0,3 A5 3192 P5004
35 43 6 4 38 0,3 A5 3208 P5004
36 44 6 4 41 0,3 A5 3242 P5004
38,1 47,6 7,1 4,8 42,4 0,3 A5 3327 P5004
40 48 8 5 45,5 0,3 A5 4009 P5004
41,3 50,8 7,1 4,8 45,6 0,3 A5 4041 P5004
42 50 6 4 46,2 0,3 A5 4074 P5004
44,5 54 7,1 4,8 47,5 0,3 A5 4177 P5004
45 53 8 5 50,5 0,3 A5 4197 P5004
48 56 6 4 51 0,3 A5 4296 P5004
50 58 6 4 55,5 0,3 A5 5014 P5004
50 58 8 5 55,5 0,3 A5 5058 P5004
50,8 63,5 10 6,4 57 0,3 A5 5027 P5004
55 63 6 4 58 0,4 A5 5197 P5004
56 66 10 6,3 63 0,4 A5 5229 P5004
57,2 69,9 10 6,4 63 0,4 A5 5261 P5004
60 68 6 4 63 0,4 A5 6004 P5004
60 70 4,5 3 64,8 0,4 A5 6022 P5004
60 70 7,5 5 63 0,4 A5 6033 P5004
60,3 73 10 6,4 66 0,4 A5 6053 P5004
63 73 7 5 68,6 0,4 AS 6010 P5004
63 73 10 6,3 69 0,4 A5 6373 P5004
65 73 6 4 68 0,4 A5 6216 P5004
69,9 82,6 10 6,4 75,8 0,4 A5 6481 P5004
70 78 6 4 73 0,4 A5 7016 P5004
70 80 10 6,5 75,7 0,4 A5 7031 P5004
76,2 88,9 10 6,4 82,7 0,4 A5 7211 P5004
79,4 92,1 10 6,4 85,1 0,4 A5 7296 P5004
80 90 10 6,3 87 0,4 A5 8007 P5004
85 93 6 4 88 0,4 A5 8136 P5004
88,9 101,6 10 6,4 95 0,4 A5 8197 P5004
90 102 10,5 7 96 0,4 A5 9008 P5004
96,5 108 10 6,4 103,6 0,4 A5 9160 P5004
100 115 6 4 110 0,6 A5 A012 P5004
100 115 14 9,5 110 0,6 A5 A022 P5004
101,6 114,6 9,5 6,1 109,1 0,6 A5 A042 P5004
107,9 120,6 10 6,4 116,3 0,6 A5 A179 P5004
110 125 14 9,5 120 0,6 A5 B012 P5004
114,3 127 9,5 6,4 120,5 0,6 A5 B083 P5004
120 140 14,5 9,5 129,3 0,6 A5 C016 P5004
125 140 14 9,5 135 0,6 A5 C134 P5004
127 146,1 14,5 9,5 136,7 0,6 A5 C195 P5004
139,7 158,7 14,5 9,5 152,2 0,6 A5 D089 P5004
140 155 14 9,5 150 0,6 A5 E010 P5004
152,4 171,5 14,5 9,5 165 0,6 A5 F041 P5004
160 175 14 9,5 170 0,6 AS G018 P5004
160 175 16 10 170 0,6 A5 G030 P5004
165,1 184,2 14,5 9,5 173,7 0,6 A5 G077 P5004
171,5 190,5 14,5 9,5 184 0,6 A5 H017 P5004
177,8 196,6 14,5 9,5 190,3 0,6 A5 H088 P5004
180 195 14 9,5 190 0,6 A5 J095 P5004
200 215 14 9,5 210 0,6 A5 L100 P5004
203,2 222,3 14,5 9,5 211,7 0,8 AS  L042 P5004
209,6 228,6 14,5 9,5 218,2 0,8 A5  L196 P5004
230 245 12 8 237 0,8 A5 M095 P5004
320 340 18 12,7 333,5 0,8 A5 Q037 P5004
